Plynová vzpěra je přesný technický celek složený z několika navzájem spolupracujících částí. Každá z nich má svůj význam a ovlivňuje správnou funkci, životnost i spolehlivost celé vzpěry.

Pístnice

Pístnice je hladká kovová tyč, která se při pohybu vysouvá a zasouvá do válce vzpěry. Její povrch musí být velmi hladký, protože při každém pohybu prochází těsněním. Poškrábání, koroze nebo ohnutí pístnice může poškodit těsnění a výrazně zkrátit životnost celé vzpěry.

Válec

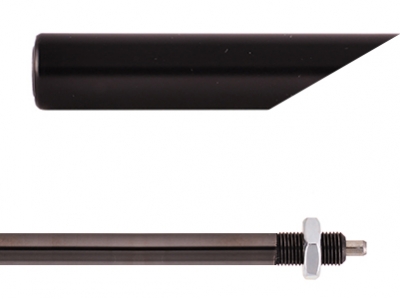

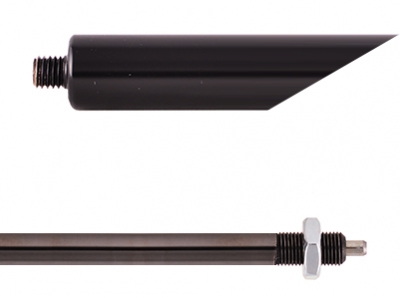

Válec tvoří hlavní tělo plynové vzpěry. Uvnitř se nachází stlačený dusík, malé množství oleje, píst a další vnitřní součásti. Válec musí být navržen tak, aby bezpečně odolával vnitřnímu tlaku plynu. Více o používaných materiálech popisujeme v článku Jaké materiály se používají pro výrobu plynových vzpěr?.

Píst

Píst je spojen s pístnicí a pohybuje se uvnitř válce. Jeho konstrukce a průtokové otvory ovlivňují pohyb vzpěry a mohou se podílet také na jejím tlumení. Více o této funkci najdete v článku Jak funguje tlumení na konci zdvihu plynové vzpěry.

Těsnění

Těsnicí systém pomáhá udržet stlačený dusík a olej uvnitř válce a současně umožňuje plynulý pohyb pístnice. Jeho stav má zásadní vliv na funkci a životnost celé vzpěry. Podrobněji se této součásti věnujeme v článku Jak funguje těsnění plynové vzpěry.

Dusík

Většina plynových vzpěr je naplněna stlačeným dusíkem. Tlak plynu uvnitř válce vytváří sílu, která vysouvá pístnici a umožňuje vzpěře pomáhat při zvedání nebo podpírání pohyblivých částí. Proč se používá právě tento plyn, vysvětlujeme v článku Proč se do plynových vzpěr používá dusík?.

Olej

Uvnitř plynové vzpěry se nachází také malé množství oleje. Ten pomáhá mazat těsnění a pístnici a u běžných plynových vzpěr se může podílet také na tlumení pohybu. Tenký olejový film na pístnici proto nemusí znamenat závadu. Více se dozvíte v článku Proč má plynová vzpěra olej na pístnici?.

Koncovky

Na koncích plynové vzpěry jsou koncovky, které umožňují její připojení ke konstrukci. Používají se různé typy podle způsobu uchycení a konkrétní aplikace. Při výběru vhodného provedení pomůže článek Jak vybrat správný typ koncovky plynové vzpěry. Samostatně popisujeme také, zda lze koncovky na plynové vzpěře vyměnit.

Shrnutí

Plynová vzpěra se skládá zejména z pístnice, válce, pístu, těsnicího systému a koncovek. Uvnitř se nachází stlačený dusík a malé množství oleje. Všechny tyto části společně zajišťují správnou funkci a plynulý pohyb plynové vzpěry.
